阻尼弹簧减震器使用说明书

发布时间:2019-08-23 20:35
空气弹簧
  减震器由一个自由水平稳定的钢弹簧和球墨铸铁外壳组装而成。当设备重量减轻或设备承受附加载荷时,减震器可以减小通过减震器的垂直位移。减震器弹簧配有内部和水平调节螺栓。预留螺栓孔可起到支撑设备和限制位置的作用。所有弹簧的载荷超过上述额定载荷的50%,使减振器系数更高。减震器可满足25 mm和50 mm形状变量的要求,最多可满足50 mm形状变量的要求。底板顶部预留孔位置安装10 mm厚的橡胶防滑垫。所有弹簧均符合JIS2704规范的要求。为了保证安装后的稳定性和较小的水平振动,弹簧外径大于额定载荷加载后弹簧高度的80%。减震器的负载范围从450 kgf到5600 kgf。在考虑风荷载的情况下,建议对大型流体设备(如锅炉、水冷机组、水塔、空气冷凝器)使用减震器。

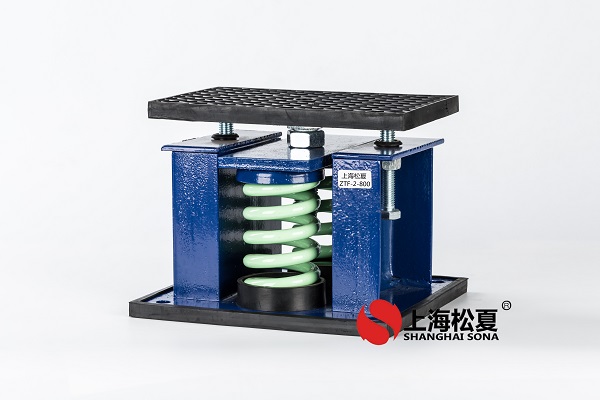

阻尼弹簧减震器使用说明书
  减震弹簧减震器技术条件
  PTM-D系列减震器由球墨铸铁外壳、水平调节螺栓、减震垫、带防滑减震垫的底板和预留限位孔组成。
  TPTM-D系列减震器通常用于降低从锅炉和冷却塔等流体设备到结构的噪音和振动,同时考虑到负载。
  施加额定载荷时,弹簧外径大于加载后弹簧高度的80%。所有弹簧的载荷超过上述额定载荷的50%,使减振器系数更高。
  减震弹簧减震器的安装说明
  1。检查并调整位于承重板下部的定位螺栓。
  2。调整压扁螺栓螺母,使橡胶垫与支架之间留有2-3 mm的间隙。设备注水后,再次调整液位。
  调整减震器,直到承载板接触到设备底部。插入螺钉穿过设备底部和支架。
  三。顺时针旋转定位螺栓,设备的重量逐渐转移到弹簧上,直到弹簧被压缩以移动垫片。
  4。检查调整螺栓孔中间的螺栓。
  5。将设备提升到比减震器运行高度高出5 mm的位置。
  6。紧固螺栓,安装完毕。

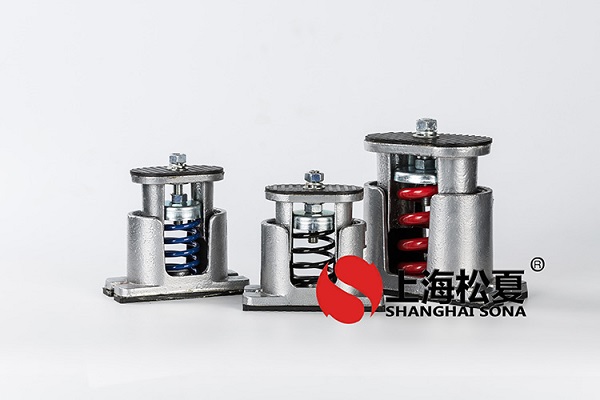

弹簧减震器高清实拍图
  减震弹簧减震器注意事项:
  1。严禁将设备直接安装在自由弹簧上。否则,安装完成后,减震器的运行高度将不足。
  2。如果现场设备没有足够的提升高度,高保护支架可能会接触到设备。减震器支架在基础和设备之间至少需要50毫米的空间或50毫米的空间。
  三。在末端安装软接头,并根据上述说明与制造商联系。
  4。垂直管道系统和阀门的重量由支架和其他支架支撑。
  5。避免螺栓和支架之间的金属直接接触,以防噪音传播。螺钉需要放入干净的孔中,橡胶垫圈作用在螺母位置。螺栓只需拧紧半圈。
