电梯隔声减振器方案分析

文章来源:弹簧减震器生产厂家发布时间:2018-01-11 23:24浏览次数:

  一.电梯噪音分析:
  电梯运行时产生噪声,对周围生活环境产生噪声污染,影响居民的生活工作;电梯的噪音主要有一下两方面:
  1.电梯机电主体运行的噪音;穿透墙体进入居室;
  2.电梯拖曳机,限速器,轿厢运行时产生的振动,经墙体传递,在居室形成折射面声波,产生噪音;
  其中:
  1.   噪声的主要来源是由于振动产生,电梯拖曳机的振动较大;
  2.   消除振动的难点是,由于电梯的频繁的启停加速减速,使得电梯振动的频率不是周期性往复性的固有频率段,而是具有高频中频率和低频率向混成的频率;单一减振设备的自振频率与电梯部件的振动频率之匹配问题,一直是电梯减振器的难点;高频噪音相对容易治理,但低频噪音不易减除;
  二.电梯噪音方案
  1.   对电梯部件的噪声进行消音和隔音处理;
  2.   对电梯振动的特点进行分析;一方面寻求与电梯部件的振动频率之匹配的减振设施,力求减除其扰力振动;另一方面对电梯的振动能量进行消减;
  三.电梯隔声减振器组成
  我公司研发的电梯隔声减振器针对以上方案,进行设计,形成了四个产品系列:
  a、电梯拖曳机隔声减振器  b、限速器隔振器   c、井道隔振器 d、轿厢消声器  e、控制柜隔振器;
  其结构主要由两部分构成,一部分是消音系统,一部分是减振系统
  1.   小孔消音原理,固定结构加工成一个个的方形小室,把振动产生的噪音隔绝在小室中,小室内安装有消音装置或减振装置;一般做成两层;中间加装橡胶隔振垫;
  2.   空气减振及橡胶粘滞阻尼隔振,利用特殊的工艺,将橡胶减振组合形成气囊;即利用橡胶大分子材料的隔振消音性能,又使减振设施产生空气减振的超低频率特性;空气减振固有频率低,可达到0.6-2.5Hz,基本符合电梯拖曳机的减振频率要求;

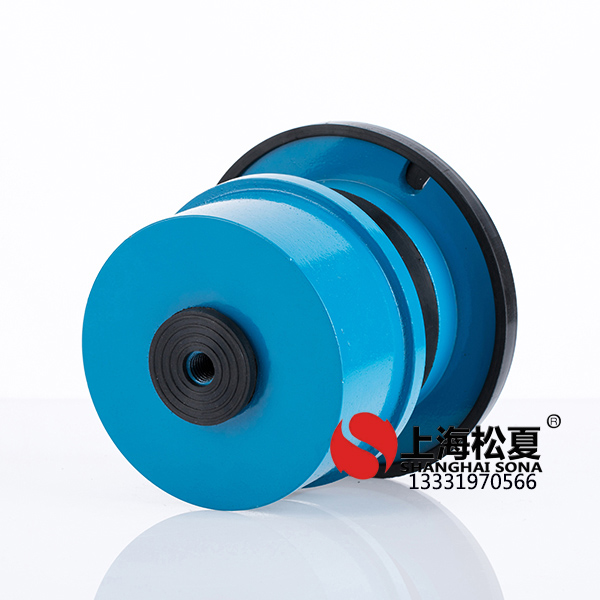

  3.   弹簧减振器具有簧减振器进行减振,解决低频率的振动,考虑到消除振动能量的要求,在弹簧中植入共振材料,可以把能量以共振的方式消除;
  4.   隔声处理,利用大分子的橡胶隔振垫及橡胶剪切隔振器进行隔振处理;
  四.电梯隔声减振器实际效果:
  电梯隔声减振器安装完成,完全可以达到国家关于小区居民住宅噪声要求;
