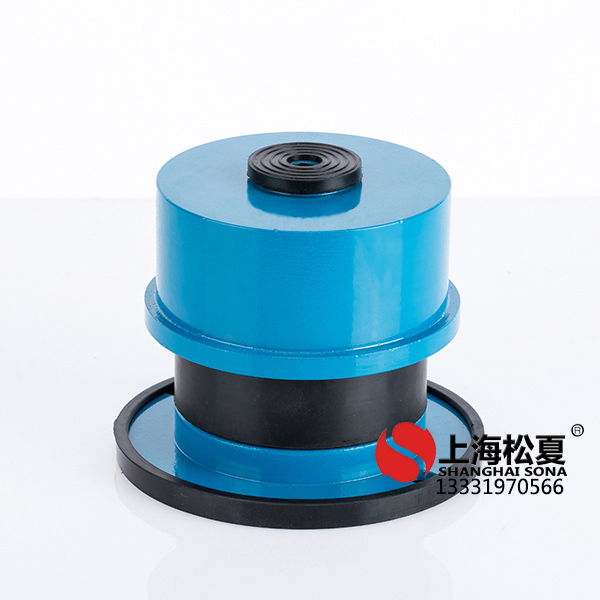

ZDE型可调节低频弹簧减振器

文章来源:弹簧减震器生产厂家发布时间:2018-09-29 10:02浏览次数:

  ZDE型可调节低频阻尼弹簧减振器具有载荷范围宽,固有频率低,安装方便等优点。

  ZDE型可调节低频阻尼弹簧减振器上部配有上螺栓可与设备固定,下可与地基固定,设有高度调节螺栓,可调节设备水平,并采用侧向阻尼,提高了纵、横向水平的刚度。(ZDE型阻尼弹簧减振器阻尼比≥0.065)。



规格 载荷范围 压缩变形量 频率范围 竖向刚度(kg/mm L A W h CS B
(Kg) (mm) (Hz)
ZDE-1 10~22 25~54 3.2~2.2 0.4 150 130 65 130 12 104
ZDE-2 20~46 18~43 3.6~2.4 1.1 150 130 65 130 12 104
ZDE-3 35~60 25~42 3.2~2.4 1.4 150 130 65 130 12 104
ZDE-4 50~110 16~35 3.9~2.6 3.2 150 130 65 130 12 104
ZDE-5 90~200 16~35 3.9~2.6 5.7 150 130 65 130 12 104
ZDE-6 160~310 21~40 3.4~2.5 7.7 168 135 70 180 14 121
ZDE-7 240~410 22~38 3.4~2.6 10.9 168 135 70 180 14 121
ZDE-8 340~600 20~35 3.5~2.6 17.2 210 185 86 185 16 149
ZDE-9 480~760 19~30 3.6~2.8 25.5 210 185 86 185 20 149
ZDE-10 600~1000 15~26 4.0~3.0 39.2 210 185 86 185 20 149
ZDE-11 800~1350 14~23 4.2~3.2 57.9 210 185 86 185 20 149
