关于弹簧减震器的选型方法及类型

发布时间:2018-09-29 14:04
空气弹簧
  弹簧减震器的选型方法:
  1. 弹簧减震器荷重范围选择:
  设备运转重量M * 130% / 弹簧减震器安装数量N=弹簧减震器载重范围;例:风机运转重量为:1吨重;单台风机需要安装4个弹簧减震器;求单个弹簧减震器的载重是多少?
  依公式可得:1000公斤 * 130% / 4 = 325公斤。
  查弹簧减震器厂家的弹簧减震器规格参数即可找到适合该台风机使用的弹簧减震器规格.
  2,设备安装弹簧减震器数量如何确定:
  具体办法如果设备厂家有提供此数据,则依厂方规定;一般情情况下弹簧减震器安装间隔不超过1.5M,依此可计算出弹簧减震器安装数量;如设备有槽钢基座且基座强度足够强的话,可适当增加弹簧减震器的安装间隔,适当减少减震器的安装数量.
  3,弹簧减震器类型的选择:
  大部分情况下, 弹簧减震器的功能和作用都是一样的,不同类型的减震器的差别在于外形结不同而已.弹簧减震器可分为直立式 弹簧减震器、抗震型减震器、限制型弹簧减震器、封闭型弹簧减震器、吊式弹簧减震器;下面为您简单介绍一下弹簧减震器类型的选择.
关于弹簧减震器的选型方法及类型
  直立式弹簧减震器的结构.点在于结构简单,造价低廉,可调整机器水平.常见应用范围:座式风机、水泵、发电机组等;限制型弹簧减震器的结构.点在于设有限制减震器高度的装置,这一.点有利于应用在机器运转重量变化较大的设备,避免减震器安装后,机器的高度发生较大变化,而引起设备某些结构受到破坏.例:冷却水塔、水冷机组等大型设备.
  抗震型 弹簧减震器的结构.点在于设有限制高度的装置的同时,还设有左右限制装置.主要运用于有较高安全级别考虑的高频旋转式机器使用.

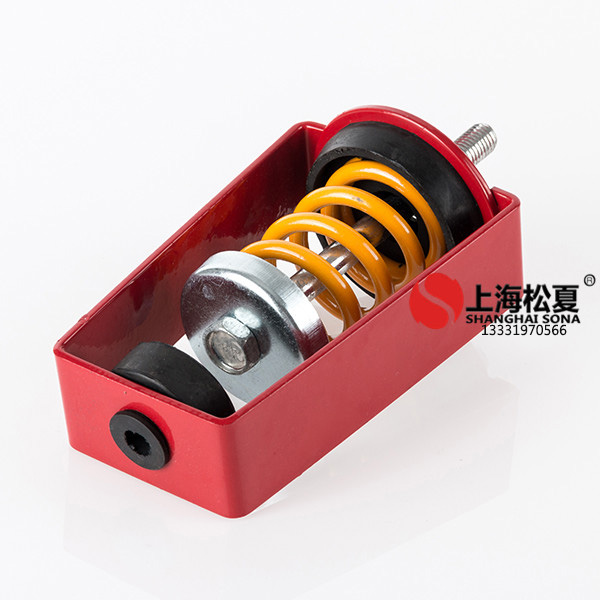

  吊式弹簧减震器就很好理解了,主要用于吊式机器的隔振,例:吊装风机、吊式管.等.
  弹簧减震器隔振效率的计算:
  1. 计算设备干扰频率:f=n/60(其中n为设备每分钟转速);2. 计算所选减震器固有频率:f0=(1/2π)*√(g/h).(其中h为弹簧静位移,或称压缩量).
  引入z=f/f0; 3. 用弹簧减震器为设备减振,在声学上是主动隔振问题,根据隔振原理,力传递率η=√{[1+(z/Qm)2]/[(1-z2)2+(z/Qm)2]}. 其中Qm为品质因数,Qm=wM/R,(w=√(K/M) 为弹簧振子固有圆频率,M为振子质量,R为阻力系数),此处引入阻尼比D=R/2√(KM),可得Qm=1/2D,可得力传递率η=√{[1+4D2z2]/[(1-z2)2+4D2z2]}. 根据隔振原理z=f/f0>√2,而D通常较小,上述传递率公式可近似为η=1/(z2-1) 得到传递率,便可根据 隔振率=1-传递率,得到隔振率.
