管道振动治理思路及常见减振措施

文章来源:弹簧减震器生产厂家发布时间:2018-09-29 14:03浏览次数:

  1、振动诊断及治理实施步骤
  实际工程中,通常对管道振动进行诊断和治理采用以下步骤进行:
  (1)现场勘察管道的振动情况并作初步的诊断。现场检查管道振动情况,了解和分析现场可满足的测试条件,确定测试方案。
  (2)现场测试及原因分析。根据(1)提供的测试方案,使用测试仪器在现场对管道进行振动测试并采集振动数据,结合设计、安装及运行资料对管道振动的原因进行分析。
  (3)有限元分析计算。根据需要,可以对管道系统进行有限元分析,如进行模态分析,分析管道系统的应力变化和振动位移情况,然后将理论分析结果与现场测试结果进行比较分析,可以进一步地确定振动原因。
  (4)评价。通过对理论计算结果和振动测试的数据的分析,可以对管道系统运行的可靠性与使用寿命做出准确的评价。
  (5)制定振动治理方案并付诸实施验证可行性。根据要求制定合理的治理方案即采取的措施,并付诸实施,验证方案的可靠性。
管道振动治理思路及常见减振措施
  2、振动治理思路
  工程上治理振动常常从三个方面考虑:
  (1)消振。根治能够消除的振动,例如管内液体流速过高导致的管道振动。扩大管径可以降低流速,从而可以消除这类振动。
  (2)减振。对难以消除的振动可以采取合理的措施间接地改善振动的情况。
  (3)避振。对由于共振发生而出现的振动现象,可以通过改变管道本身的固有频率来避免共振的发生。改变系统的刚度或系统的质量,都可以使系统的固有频率发生改变,从而使固有频率避开外部激励频率,可以防止共振现象的发生。工程中通常通过加配重或加减约束来改变固有频率。
  目前,我们常从.二个方面治理振动,常见的消减管系振动的措施有:
  (1)控制管道系统的固有振动频率。对低温管道和高温高压管道进行配管设计时,分别将它们的固有频率控制在20Hz和lOHzo
  (2)修改结构参数。通过改变结构的某些参数可以改变结构的固有频率,也可以达到减振的效果。
  (3)减小弯头数目和加大管道转弯角度。当管内流体存在压力脉动的情况下,弯头和连接不同直径管段的接头处是激振力主要产生的部位,因此在设计管道时应尽量减少弯头的使用数量,并尽可能使用平直的管道,这样可以减少所产生的激振力的数目;弯管处产生的激振力大小与弯管的角度有关,因此,改变弯管的转弯角度也可以减弱由激振力引起的管道振动。
  (4)调整支吊架的安装位置和支撑刚度。适当调整支吊架的安装位置和改变支撑刚度,都可以改变管系的各阶固有频率,使之避开激振频率,这样就可以避免机械共振现象的发生。管道的刚度与强度两个.性是相互矛盾的两个方面,增加管道支吊架的数目虽然提高了管道的刚度,但是会使管道的约束增加,而降低管道的强度,这会加速管道的疲劳损.。因此,在为了提高管道的刚度而增加支吊架的数目情况下,设计人员必须严格地对管道进行模态分析和应力分析计算,以保证经过改造的方案满足管道刚度和强度的平衡这个要求。

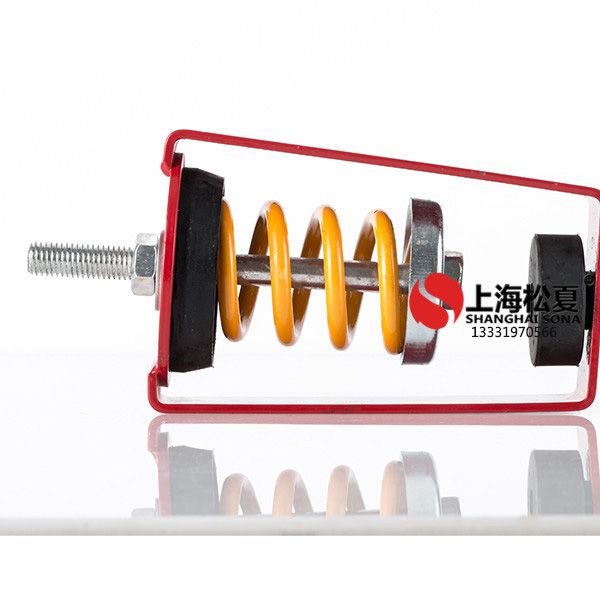

  (5)通过在管道上加管道减振器或液压式阻尼器等减振元件来减振。隔振器、阻尼弹簧减震器可以有效降低传递率,增强系统的抗冲击能力,应用在管道上可以有效降低管道系统的振动。
